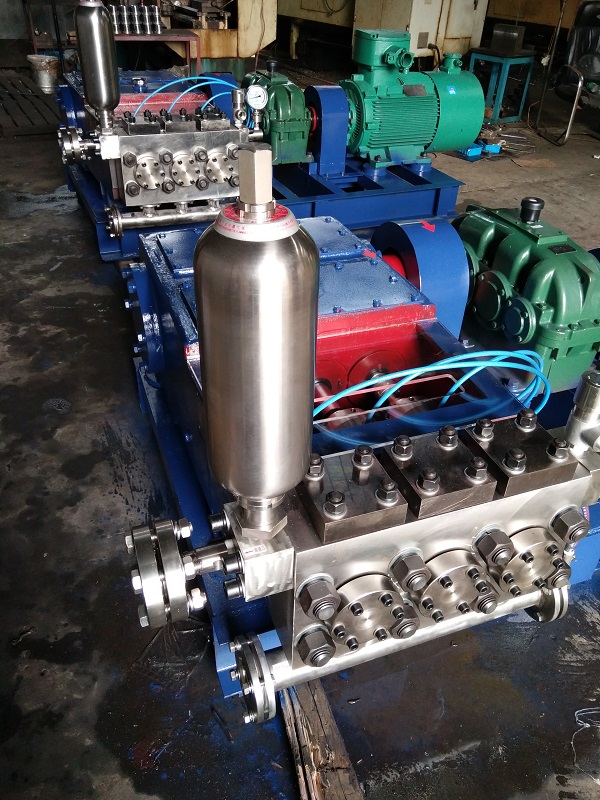

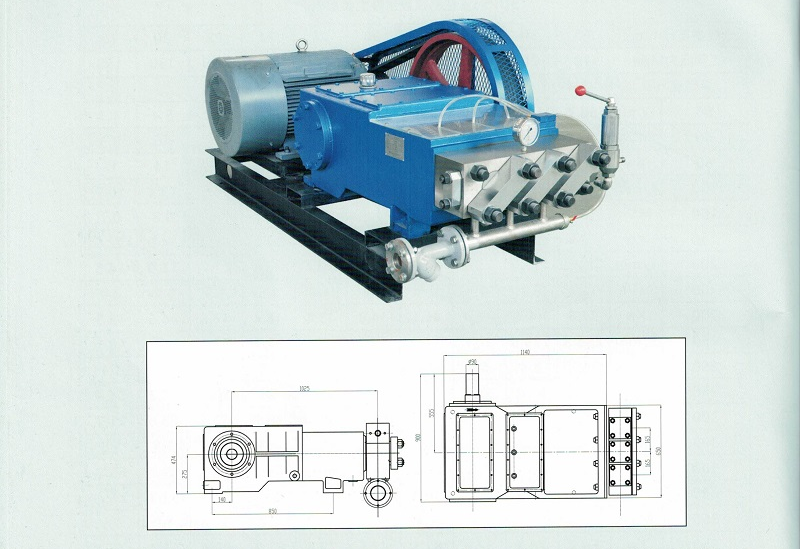

3DP110油田注水泵为卧式三柱塞单作用泵,泵的结构为对称布置,液体进出口连接管可在液力端二侧任选一侧装接,整套设备安装在同一公共底架上.

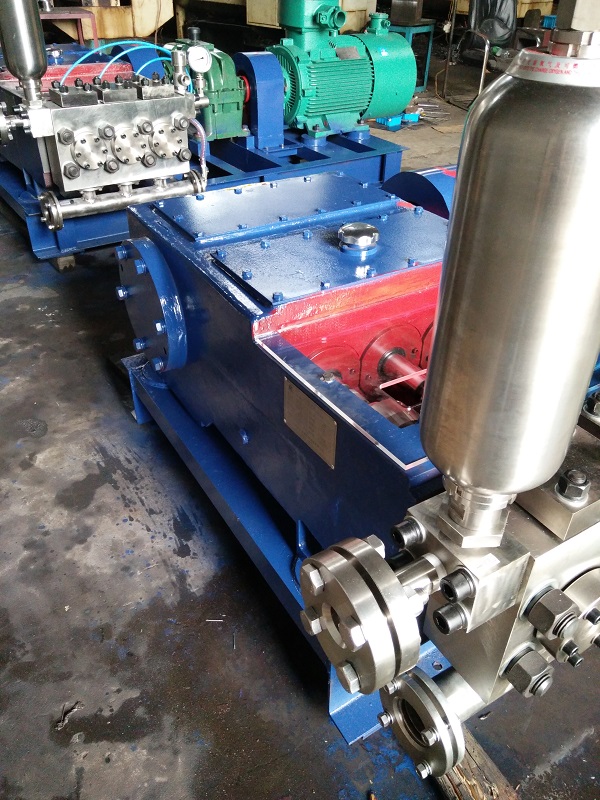

动力端:机身--全对称箱式钢性铸件,机身下部设计成油池 曲轴一合金钢锻件 连杆-优质碳素钢,精铸件 连杆瓦-大头采用复合轴承合金标准轴瓦;小头衬套采用润滑性好,耐比压高的特殊合金 十字头--高强度耐磨球铁精铸件 液力端 材料--针对输送介质选定,可为:碳钢、马氏体不锈钢、奧氏体不锈钢、超低碳不锈钢等。

密封结构-按输送介质,工作压力选定, 密封材料可为:成型橡胶圈、碳纤维、麻纤维、芳纶等 进排液阀--按介质与流量选定。可为平板阀、球阀、锥阀等

润滑方式与油品牌号：飞油润滑--润滑方法简单可靠  油品牌号-N220极压齿轮油。

油田注水泵工作原理

    油田投入开发后，随着开采时间的增长，油层本身能量将不断地被消耗，致使油层压力不断地下降，地下原油大量脱气，粘度增加，油井产量大大减少，甚至会停喷停产，造成地下残留大量死油采不出来。为了弥补原油采出后所造成的地下亏空，保持或提高油层压力，实现油田高产稳产，并获得较高的采收率，必须对油田进行注水。

    利用高压注水泵工作时产生的超高压力通过注水井把水注入油层，以补充和保持油层压力的措施称为注水。

油田注水泵的选型要根据油田具体情况、油藏的构造形态、面积大小和技术经济综合效益考虑。处理过的水经注水泵加压，再经配水间分到各个注水井，注入水的流量在配水间进行计量。

油田高压注水泵工作方式

    注水方式即是注采系统，其指注水井在油藏所处的部位和注水井与生产井之间的排列关系，可根据油田特点选择以下

    注水方式：

    边缘注水，其分为缘外注水、缘上注水和边内注水三种。

    切割注水。

    面积注水，可分五点法注水，七点法注水，歪七点法注水，四点法注水及九点法注水等。
